巨川电气-XHM1智能动力控制器产品结构

文章出处:巨川智能电气责任编辑:巨川智能电气查看手机网址
扫一扫!智能照明控制系统的优势?扫一扫!
人气:发表时间:2020-05-28 15:13:36【

巨川电气-XHM1智能动力控制器产品结构      来源:http://www.jckbocps.com/

JCT-M1 智能动力控制器.jpg

根据《国家战略性新兴产业发展规划》“十二五”期间,我国将大力扶持和发展的包括节能环保产业,新能源产业,新一代信息技术产业,生物产业,高端装备制造业、新材料产业和新能源汽车产业等七大战略性新兴产业。

巨川电气XHM1系列智能动力控制器是国家产业政策支持产品,集节能、环保、节材为一体,属于全新一代的信息技术产业和节能环保产业。XHM1系列智能动力控制器的应用,可以:降低设备运营成本,降低设备故障率,保障设备运行人员安全 提升项目技术层次。XHM1系列智能动力控制器通过创造性的技术设计,采用在风能发电控制系统中广泛应用的核心技术,结合微电子、数据传输、软件、液晶显示等先进技术,彻底解决了传统电机控制保护产品运行能耗高、可靠性差、分散元件多、接线复杂、接点多、调试维护麻烦等问题、实现了建筑物中各类设备如水泵、风机、空调等运行的高安全性、高可靠性和高稳定性、完全满足民用建筑中各类电机常用的控制保护技术要求和现场工况要求。

巨川电气专业:智能照明控制系统,智能动力控制系统,消防监控系统(火灾监控,消防监控模块)控制保护开关!

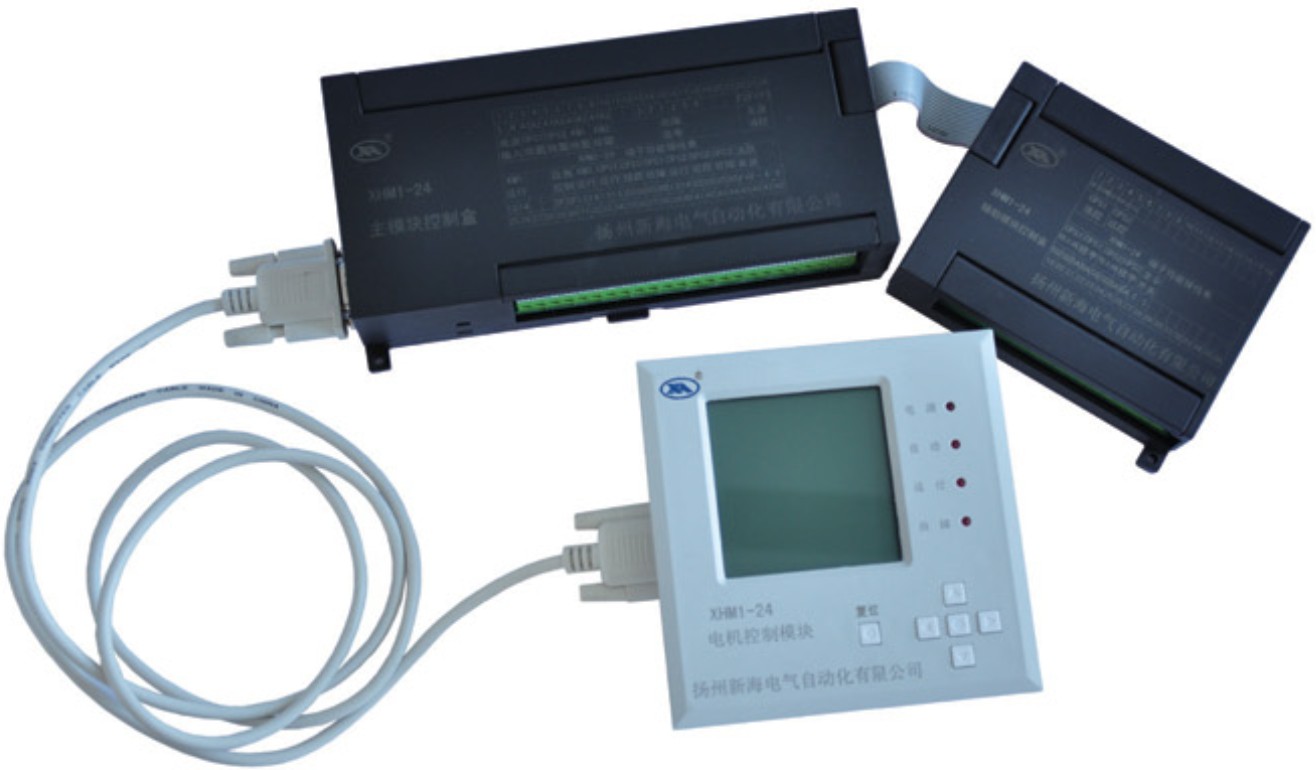

XHM1智能动力控制器产品结构

XHM1智能动力控制器主要由操作显示器与控制模块构成,两者之间采用数据电缆线连接。操作显示器:采用人性化设计,显示清晰明亮,防止人眼视觉疲劳,面板采用激光喷印技术,美观耐用。其深度只有44mm,在定制箱体时无需考虑附加深度,可节约箱体的整体空间。控制模块有接线端子盖保证接线的安全性及直观性。操作显示器可直观显示当前电机工作状态并对系统进行控制操作,具有手动、自动工作模式。通过控制按钮,可以设定系统工作状态,实现运行、停止等功能。

控制模块:分为主模块与辅助模块,它的作用是实现CPS(KB0)的各种工作状态和其它控制输入信号的巡回检测,保证其安全可靠的运行。可查询CPS(KB0)运行状态触点、控制线圈、消防信号、应急信号、自动信号、楼宇信号、消防栓等状态,并根据预先设定的程序进行工作。

XHM1智能动力控制器产品特点

传统电机的二次控制,采用指示灯、控制按钮、熔断器、中间继电器、时间继电器等分离元器件,根据功能要求,通过二次线进行连接,实现对一次设备工作的控制、监测、调节、保护等。由于采用的分离元器件方式,所以存在以上诸多问题:安全性和可靠性差,设计繁琐,安装调试难度大、时间长,占用空间大,控制箱、配电箱尺寸大,能耗高,运行费用高,

所需耗材多,安装人工成本高,受环境温度、湿度影响大等

XHM1智能动力控制器以FPGA控制技术为核心,通过微电子技术、数据传输技术、软件技术、液晶显示等技术的应用,将电机二次控制的重大突破。产品主要特点体现在:

1、节能降耗效果明显——节约能耗75%

2、节约人力成本、原料成本

3、安全性好

4、可靠性高

5、电磁兼容性能优

6、使用方便

7、体积小、安装简单

8、维护简单

XHM1智能动力控制器产品基本功能

1、人机界面

产品采用两种显示方式:LCD液晶显示采用中文字幕显示当前的运行状态,并实时显示各类设备的信号、运行、故障等。同时LED发光二极管无需操作,自动提示控制器的工作情况,可指示当前是否工作,工作是否正常,操作简便。

2、控制方案设定及操作功能

产品的显示器上明确的按键指示,包括方向键、确定键及复位键(←↑→↓ ■○)。通过按键的操作,可以在液晶显示面板上进行电机的起停控制设定,通过进入设置状态可以进行参数设定、如延时起动、自动轮换、轮换时间等。以图集为基础,保证各种控制方案的可执行性及简易性。

3、信号触点输入、输出

新式的端子接线方式:在控制与保护模块上直接标明输入的信号端子号,例如:CPS1 A1.A2;CPS1 05.08等。无需对线号进行编制或对照原理图出接线图,简单快捷,不会出现人为的接线故障。如果在是使用过程中出现故障后,可根据操作显示器的故障原因对照相应的接线端子排查故障即可。

(1) 在控制与保护模块上直接标明输入的信号端子号,例如:CPS1 A1.A2;CPS1 05.08等;

(2) 自带自动信号输入端口,例如液位信号SL1,SL2,SL3;楼宇信号K1,K2;消防信号F1,F2,F3等。

4、通信功能

根据设计的需求,预留通信接口,可并入其他自动化控制系统或中心。

5、安装方式

CPS控制保护开关装在箱体内部,为主电路元器件;XHM1智能动力控制器分为两部分:操作显示器及控制与保护模块,控制与保护模块安装在箱内,操作显示器安装在箱门上便于操作,两者由数据电缆线连接。

其他说明

1.设计依据:

风机类符合国家建筑标准设计图集常用风机控制电路图10D303-2

水泵类符合国家建筑标准设计图集常用水泵控制电路图10D303-3

2.设计说明:

其他风机类或水泵类图纸,按国家标准图集号我公司给予定制。

3.应急按钮

根据实际电机控制的需要,在模块接线端子上留有应急按钮接线端子,客户在使用时,可将面板上或消防控制中心等应急按钮引线至此接线端口上。

4.其他领域应用

其他领域可参照使用,特殊要求可非标设计,请提供相关的技术参数及设计图纸。

5.分立元件的应用

在工程设计中,如一次主回路采用分立元件,其二次控制同样也可采用智能动力控制器。控制电路图可根据国际标准设计图集10D303-2~3,由我公司提供相应的智能动力控制器转化应用图纸。

传统电机的二次控制,采用指示灯、控制按钮、熔断器、中间继电器、时间继电器等分离元器件,根据功能要求,通过二次线进行联接,实现对一次设备工作的控制、监测、调节、保护等。由于采用的分离元器件方式,所以存在以下诸多问题:

²        安全性和可靠性差

²        设计繁琐,安装调试难度大、时间长

²        占用空间大,控制箱、配电箱尺寸大

²        能耗高,运行费用高

²        所需耗材多,安装人工成本高

²        受环境温度、湿度影响大等

XHM1电机控制模块以应用FPGA控制技术为核心,通过微电子技术、数据传输技术、软件技术、液晶显示等技术的应用,将电机二次控制线路集成在控制模块中,完全取代了传统二次控制回路的分离元器件,实现了电机二次控制的重大突破。



传统控制方式与XHM1模块技术指标和性能比较表(以双速风机为例)

技术性能指标

传统产品

XHM1模块

对比结果

1

电源电压

AC187~231V

AC100~260V

电压使用范围明显增大

2

总体耗能

50.5W

7W

能耗降低86%

3

接线接点

180点

50点

接点减少72%

4

二次线

100m

40m

节约二次线60%

5

绝缘电阻

1MΩ以上

5MΩ以上

绝缘安全性大大增加

6

占用体积

分布安装,占用体积大

集中安装,占用体积小

箱体尺寸减少30%

7

电磁干扰

——

有屏蔽处理,不易受干扰


8



——

符合JIS C0911标准


9

抗冲击

——

符合JIS C0912标准


10

环境适应性

——

污染等级三级




传统控制方式与XHM1模块安装比较图(以双速风机为例)





                           传统箱面                               应用模块箱面





  传统箱内布置                                应用模块箱内布置

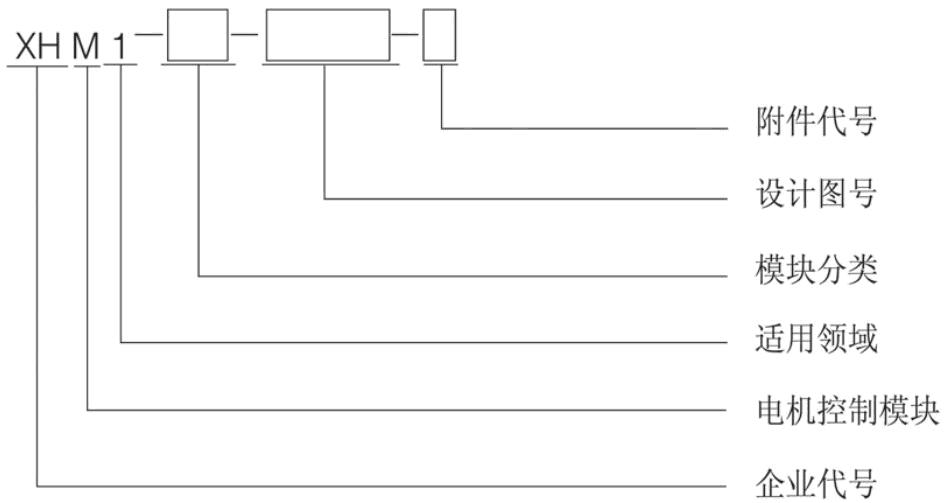

产品型号及意义




电机控制模块分类


 序号



控制方式说明

 1

 XHM1-10

单台风机或水泵控制(单路基本控制,可一拖四控制)

 2

 XHM1-11A

单台风机或水泵控制(10D303-2~3新标准单路控制)

 3

XHM1-11

单台风机或水泵控制(单路控制)

 4

 XHM1-12

单台星三角起动控制、单台自藕降压起动控制

 5

 XHM1-13

单台软起动控制

 6

 XHM1-21

两台水泵相互备用直接起动控制

 7

 XHM1-22

两台水泵星三角起停控制器、自藕降压起动控制

 8

 XHM1-23

两台水泵软起起停控制

 9

 XHM1-24

 可逆、双速电机控制

 10

XHM1-31

三台水泵直接起停控制

 11

XHM1-33

三台水泵软起起停控制

XHM1其他说明

1.设计依据:

风机类符合国家建筑标准设计图集常用风机控制电路图10D303-2

水泵类符合国家建筑标准设计图集常用水泵控制电路图10D303-3

2.设计说明:

其他风机类或水泵类图纸,按国家标准图集号我公司给予定制。

3.应急按钮

根据实际电机控制的需要,在模块接线端子上留有应急按钮接线端子,客户在使用时,可将面板上或消防控制中心等应急按钮引线至此接线端口上。

4.其他领域应用

其他领域可参照使用,特殊要求可非标设计,请提供相关的技术参数及设计图纸。

5.分立元件的应用

在工程设计中,如一次主回路采用分立元件,其二次控制同样也可采用智能动力控制器。控制电路图可根据国际标准设计图集10D303-2~3,由我公司提供相应的智能动力控制器转化应用图纸。

XHM1-10接线原理图

       XHM1-11接线原理图

   XHM1-12接线原理图

    XHM1-13接线原理图

 XHM1-21接线原理图

    XHM1-22接线原理图

本产品最终解释权归巨川电气所有,订货报价请联系巨川电气!
